溶氧儀

一、溶氧儀概 述

測量原理

        溶解氧是測量溶解在水溶液中氧氣的含量。溶解值取決于水溶液的溫度、壓力以及溶液中的鹽度。分析儀電極部分是由金電極（陰極）和銀電極（陽極）及氯化鉀或氫氧化鉀電解液組成，氧通過膜擴散進入電解液與金電極和銀電極構成測量回路。當給溶氧電極加上0.6~0.8V的極化電壓時，氧通過膜擴散，陰極釋放電子，陽極接受電子，產生電流，整個反映過程為：

陽極：Ag+C1→AgC1+2e-

陰極: O2+2H2O+4e→4OH-

        根據法拉第定律：流過溶解氧分析儀電極的電流和氧分壓成正比，在溫度不變的情況下電流和氧濃度之間呈線性關系。

產品特點

原電池原理，反映靈敏，測量穩定可靠。

特殊覆膜技術，排除雜質干擾，抗污染。

電極膜頭與手柄模塊單元分離，更換簡易方便。

智能模塊自診斷技術，錯誤報警顯示。

長期使用穩定可靠，維護簡易。

高精度PT1000自動溫度補償系統。

多種信號輸出、報警設置，典型加藥控制。

LCD液晶顯示，外形美觀精致。

安裝方式多樣，維護簡易。

儀表的前面板設計為NEMA4規格使儀表具有防水、防汽的功能。

二、產 品

變送器

盤裝式

技術參數

顯示方式：LCD

測量范圍： 0.00~20.00mg/L

準確度：±0.05 mg/L

解析度： 0.01mg/L

電流輸出：4～20mA、較大負載750

報警輸出：兩組繼電器

繼電器負載：交流230V 5A

繼電器遲滯量：可任意調整

供電電源：AC220V±10%

壁掛式

技術參數

顯示方式：LCD

測量范圍：0.00~20.00mg/L

準確度：±0.05 mg/L

解析度： 0.01mg/L

電流輸出：4～20mA、較大負載750

報警輸出：兩組繼電器

繼電器負載：交流230V 5A

繼電器遲滯量：可任意調整

供電電源：AC220V±10%

電極

技術參數：

測量原理：原電池原理、覆膜常量氧電極

介質溫度：0-60℃（無凝結）

過程壓力：0.3MPa

防護等級：IP68

過程連接：3/4螺紋接口

電極材質：防腐合成材料

安裝方式：支架浸入式、流通式、管道插入式

特 點：

原裝進口電極、原電池原理

覆膜式可更換膜頭，O2選擇性強

維護費用低、無需更換電解液

高可靠性、長期運行穩定性高

標定簡單，重復性好

產品應用：

污水處理廠：活性污泥池中氧的測量和調節以便在生物降解過程中達到高效

水 文 監測：測量河流、湖泊、海洋中O2量，指示水的質量

養      殖：水池氧含量監測和調節以便維持佳的生態和生長條件

三、安 裝

注意事項

儀器應選擇安裝在室內或有防護裝置的位置，周?chē)坏梅胖靡兹家妆奈锲贰?/p>

儀器安裝位置應選擇便于用戶及安裝維護人員閱讀儀器銘牌，便于使用、維護及檢修的地方。

所有電力和管道連接必須符合地方標準。儀表電源前端必須安裝絕緣開關或者電路切斷開關。

為了安全和避免外部信號對儀器造成干擾，儀表電源線應接在相應規格、帶有地線標志、符合電器標準的插座內，且地線須確保良好接地。

儀器的內部電路詳見接線圖，電壓和功率的額定值詳見產品上的銘牌，用戶電源容量必須滿足正常使用儀器的要求。

變送器安裝注意事項：

避免變送器受陽光直射、避免變送器發生震動；

應將變送器安裝在稍高于操作者平視位置，便于操作者瀏覽面板或進行控制操作；

為變送器箱體的開啟和維護留出足夠的空間。

傳感器安裝注意事項：

將傳感器安裝在工藝的恰當位置，以保證獲得具有代表性的測量結果。

將傳感器安裝在易于觸及的位置，以方便對傳感器進行定期清潔維護。

應避免將傳感器安裝在產生氣泡聚集的位置，以防止干擾信號的產生。

將傳感器安裝在有代表性、工藝混合良好的取樣點附近，傳感器和取樣點之間的距離推薦較大值不超過1.5m（5英尺）。

校準以及正常的使用過程中，進行取樣實驗室分析儀和儀器讀數結果進行比較是有必要的。不正確取樣操作是導致測量數據有誤的常見原因。

變送器安裝

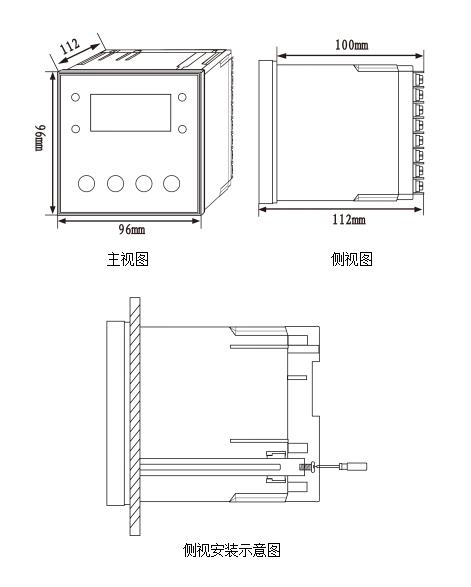

外形尺寸

安裝緊固

        在任何一塊厚度為1/16英寸（1.5mm）至3/8英寸（9.5mm）的面板上，開出一個92mm×92mm的矩形切口。將儀器后部從開口正面插入，后部鎖緊即可。

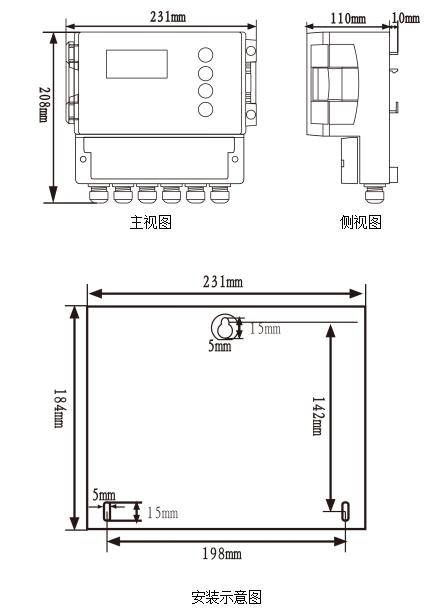

外形尺寸

安裝緊固

變送器背后有三個孔，尺寸如圖所示，其中上面的孔用于懸掛，下面兩個孔用于螺栓固定。

電極安裝

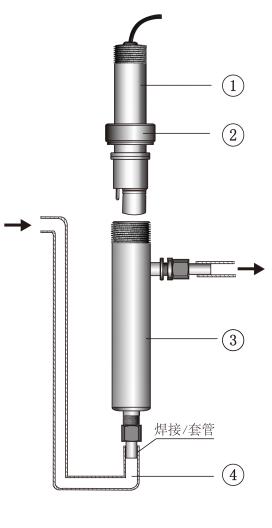

流通式安裝

1、電極            2、壓緊環

3、流通杯          4、“U”形管

        首先用焊接或管套連接的方式將“U”形管與流通杯連接，使其牢固。注意在焊接時不要把電極放在流通杯里面，避免電極被因高溫而損壞。

        “U”形管的高度必須高于流通杯的高度，從而在斷水的情況下，保證流通杯里仍然有水，避免電極長時間斷水通電。

?      用壓緊環將電極與流通杯的螺紋相接擰緊，避免水流溢出。

?      流速控制在150～200mL/min。

?      電極接上儀表并通電24小時后在空氣中標斜率。

管道插入式安裝

?在管道適當位置處開Φ35圓孔。

?將專用底座焊接在管道孔處，焊接時焊點應飽滿堅固。

?電極放入專用底座內。

?用壓緊環把電極與專用底座的螺紋相接擰緊，避免水流溢出。

?流速控制在150～200mL/min。

?電極接上儀表并通電24小時后在空氣中標斜率。

1、電極          2、壓緊環

3、專用底座      4、管道

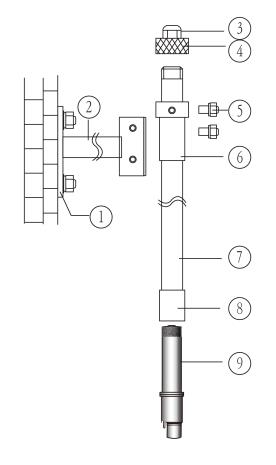

支架浸入式安裝（池壁）

固定底座

在池壁適當位置打入四個M10鋼制膨脹螺栓。（尺寸見附錄1）

連接

將電極的電纜依次穿過連接套、安裝管、套管、管蓋和防水頭；

將電極的螺紋與連接套的螺紋孔相接并擰緊且需密封處理；

不銹鋼連接套則與安裝管相連；

緊固

將安裝管穿過套管，根據現場測量深度，通過兩個鎖定螺釘將套管固定在安裝管上的適當位置；

將管蓋與安裝管擰緊；將防水頭擰緊，固定電纜，防止雨水和其他物質進入安裝管。

安裝

將安裝好的電極安裝管的套管裝入安裝在池壁上的支架托上，并用兩個M6螺栓固定。

注意：在連接電極與連接管時，請旋轉連接管而不要旋轉電極，否則電極的電纜有可能被損壞，同樣在連接安裝管與連接管時請旋轉安裝管。

1、底座             2、支架托

3、防水頭           4、管蓋

5、鎖定螺釘M6×10   6、套管

7、安裝管           8、連接套

9、電極

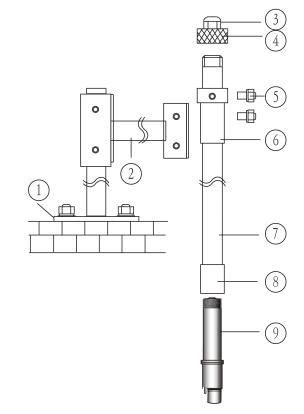

支架浸入式安裝（池頂）

電氣連接

注意事項

為了保證工作人員和儀表的安全，請按照如下順序來完成電氣連接：

?電極電纜連接

?4~20mA、繼電器連接

?220V交流電纜連接

?確保接線正確后，安裝變送器

?將220V交流電纜與現場220V交流電源相連
